UNIDAD 3






PROTECCIÓN CONTRA INCENDIOS

·         Consideraciones generales: calculo de la carga de fuego Ley 19.587.decreto 351/79.Art.160, 187 y el anexo VII .

·         Código de Edificación Provincial y Municipal.

·         Carga de fuego, su determinación.

·         Tipos de riesgos. R1,R2,R3,R4, R5,R6,R7.

·         Coeficiente de salida, factor de ocupación, sector de incendio, anchos de salida, Nº de medios de escape.

·         Resistencia al fuego.

·         Cuadro de protección contra incendios.

·         Causales de incendio.

·         Método de Pount, para determinar el tipo de sistema a utilizar para la extinción de incendios.

DESARROLLO

PRINCIPALES CAUSAS DE INCENDIOS

      La principal medida para PREVENIR INCENDIOS es controlar adecuadamente las fuentes de calor. CAUSAS DE LOS INCENDIOS 1.- ELÉCTRICAS - Cortocircuitos debido a cables gastados, enchufes rotos, etc. - Líneas recargadas, que se recalientan por excesivos aparatos eléctricos conectados y/o por gran cantidad de derivaciones en las líneas, sin tomar en cuenta la capacidad eléctrica instalada. - Mal mantenimiento de los equipos eléctricos. 2. CIGARRILLOS Y FÓSFOROS - El fumar en el lugar de trabajo ha sido causa de gran cantidad de incendios. - En toda planta industrial debe estar PROHIBIDO FUMAR, en todos sus ambientes. - La señalización es muy importante. No crea que "NO FUMAR" esta sobreentendido. Muchas personas fuman porque no hay un "cartelito" que lo prohíba. - El tener una señalización adecuada, sirve de arma para que quienes no fuman puedan hacer respetar esta norma. 3.- LÍQUIDOS INFLAMABLES/COMBUSTIBLES El manejo inadecuado y el desconocimiento de algunas propiedades importantes de ellos, son causa de muchos incendios. - Los productos inflamables, bajo ciertas condiciones tiene un alto poder explosivo. Muchas veces son almacenados en cualquier recipiente y en cualquier lugar, por un gran descuido en su uso. - Las gasolinas y los solventes ligeros se vaporizan a cualquier temperatura ambiental, y sus vapores se inflaman fácilmente. Los vapores livianos viajan a cualquier lugar; si llegan a tener contacto con alguna fuente de ignición, pueden inflamarse ó explosionar. - Otros líquidos como insecticidas, diluyentes, etc., representan el mismo riesgo de no tener cuidado en su uso y almacenamiento. 4.- FALTA DE ORDEN Y ASEO .Otra causa de incendios en el trabajo, es la acumulación de desperdicios industriales, y la colocación de los trapos de limpieza impregnados con aceites, hidrocarburos, ó grasas, en cualquier parte. Los casos típicos son: - Dejar trapos con aceites, hidrocarburos, o grasas en cualquier lugar, y no en un recipiente metálico cerrado y con tapa. - Permitir que los desperdicios industriales, malezas, etc., se acumulen en el área de trabajo. - Permitir el desorden y la falta de aseo en el área de trabajo. 5.- FRICCIÓN Las partes móviles de las máquinas, producen calor por fricción o roce. Cuando no se controla la lubricación, el calor generado llega a producir incendios. El calor generado por cojinetes, correas y herramientas de fuerza para esmerilado, perforación, lijado, así como las partes de las máquinas fuera de alineamiento, son causas de incendios. 6.- CHISPAS MECÁNICAS Las chispas que se producen cuando se golpean materiales ferrosos con otros materiales, son partículas muy pequeñas de metal que se calientan hasta la incandescencia debido al impacto y la fricción. Estas chispas generalmente, llevan suficiente calor para iniciar un incendio. 7.- SUPERFICIES CALIENTES El calor que se escapa de los tubos de vapor y de agua a alta temperatura, tubos de humo, hornos, calderas, procesos en calor, etc., son causa común de incendios industriales. La temperatura a la cual una superficie puede convertirse en fuente de ignición, varía según la naturaleza de los productos combustibles. 8.- LLAMAS ABIERTAS Las llamas abiertas son fuente constante de ignición, y una amenaza para la seguridad de la industria. Esta causa de incendios se asocia principalmente con los equipos industriales que producen calor, y los quemadores portátiles, siendo especialmente peligrosos éstos últimos, porque se llevan de un lugar a otro y no tienen posición fija. Además se debe considerar el pésimo manejo y mantenimiento que les dan los operadores a estos equipos. 9.- CHISPAS DE COMBUSTIÓN En muchas industrias todavía se permite que las chispas de la combustión y rescoldos que provienen de fuegos de residuos incinerados, hornos de fundición, y chimeneas que escapen al aire libre. Algunas de estas chispas incendian la hierba seca, acumulaciones de basura, cobertizos o depósitos de materiales en los patios, techos combustibles o sus estructuras. 10.- CORTE Y SOLDADURA El 90% de los incendios causados por corte y soldadura, provienen de las partículas o escorias de materiales derretidos, y no de los arcos eléctricos o llamas abiertas durante un proceso de soldadura. Estas partículas derretidas o escorias, frecuentemente caen sin ser notados en grietas, huecos, juntas, hendiduras, pasos de tuberías, y entre los pisos y divisiones, iniciando incendios fuera de la vista de las personas. Por lo general, el incendio comienza horas después de que la gente se ha retirado. 11.- ELECTRICIDAD ESTÁTICA Muchas operaciones industriales generan electricidad estática. Cuando no existen conexiones a tierra, y la humedad relativa del aire es baja, (inferior a 40%), ésta se descarga en forma de chispas, que al contacto con vapores o gases inflamables, u otros materiales combustibles, generan un incendio, o una explosión. El trasiego de un líquido inflamable a recipientes que no tienen conexión a tierra, es sumamente peligroso, puesto que en cualquier momento se puede generar un incendio o explosión. PREVENCIÓN DE INCENDIOS a) Todos los incendio pueden, y deben evitarse. Los daños humanos y materiales que deja un incendio, hacen necesario pensar en su prevención. b) Recuerde el "Triángulo del Fuego". La prevención de incendios se basa en evitar que se unan los tres elementos que lo constituyen: el combustible, el calor y el oxígeno. En todas partes hay materiales combustible y oxígeno; hay que evitar que se junten con el calor. Por ello, la principal medida DE PREVENCIÓN consiste en controlar, de manera adecuada, las fuentes de calor.

Los invito a bajar este archivo  y realizar una lectura del documento y anotar cuales son las dudas respecto a la lectura realizada. El mismo tiene que ver con el decreto 351/79 y en particular en lo referente a incendios.


http://ifile.it/d1jpbys/DECRETO_351-79_ANEXO_VII-PROTECCION_CONTRA_INCENDIOS.pdf



Este documento leído le permitirá incursionar en el trabajo adjunto en este link:

http://ifile.it/2j740xl/MEMORIA_SALON_INFANTIL.doc

Por último es importante tener a mano el siguiente archivo, relacionado con la ley 13660, para tal fin lo invito a bajar otro archivo que encontrará en el link;

http://ifile.it/w0qgivc/LEY13660-DCTO10877.pdf

UNIDAD Nº 2

CLASES DE FUEGO Y EXTINTORES

Con el fuego convivimos permanentemente y siempre está presente la posibilidad de que este no se pueda controlar. Nosotros pretendemos la prevención y protección contra un fuego no controlable (INCENDIO).

La prevención y protección contra incendio comprende un conjunto de condiciones que se deben observar donde exista riesgo de fuego.

Los objetivos de una protección contra incendio es:

1. Impedir la iniciación del fuego, su propagación y los efectos de los productos de la combustión. Especial atención en áreas confinadas con polvos en el ambiente.
2. Asegurar la evacuación de las personas.
3. Capacitar al personal en la prevención y extinción de incendios.
4. Proveer las instalaciones y equipos de detección, aviso y extinción.
5. Facilitar el acceso y la acción de los bomberos.

COMO ACTUAR EN CASO DE INCENDIO

• Actuar solo si sabe hacerlo, cuenta con los elementos necesarios y esta en condiciones para ello.
• Identifique la clase de fuego.
• Busque un extintor adecuado para esa clase de fuego.
• Quite el precinto y el seguro del extintor.
• Ubíquese a la distancia adecuada para el ataque.
• Accione la válvula dirigiendo la salida del agente extintor hacia la base del fuego con movimiento de vaivén.

Para la prevención nada mejor que el diseño del ROL DE INCENDIO Y EL PLAN DE EVACUACIÓN (acorde con las características de la empresa).

Nota: EL rol de incendio y el plan de evacuación son dos temáticas que abordaremos posteriormente, ahora nos resta introducirnos en las clase de fuego y los extintores.

Introducción

El fuego es consecuencia del calor y la luz que se producen durante las reacciones químicas, denominadas estas como  combustión. En la mayoría de los fuegos, la reacción de combustión se basa en el oxigeno del aire, al reaccionar este con un material inflamable, tal como la madera, la ropa, el papel, el petróleo, o los solventes con ayuda del calor. Fue uno de los primeros descubrimientos realizados por el hombre en la época de la prehistoria, éste era utilizado para proporcionar calor a las tribus o familias cavernícolas y también para cocinar sus alimentos. Años más tarde el hombre consiente de todos los riesgos que ocasiona el fuego  cuando esta fuera de control comenzó a practicar la primera técnica para sofocarlo   que actualmente se conoce como Enfriamiento que consistía en arrojarle en forma directa agua a las llamas, siendo este el primer método de extinción; con el pasar de los años se fueron implementando nuevas técnicas con la finalidad de poder controlarlo hasta  lograr la invención de un artefacto conocido hoy en día como extintor. Los extintores son aparatos  diseñados especialmente para permitir la descarga de una determinada cantidad de agente extinguidor, almacenado en su interior de acuerdo con las necesidades de su operador y así lograr apagar el fuego. Por años han contribuido a la seguridad del hombre y de las industrias evitando pérdidas materiales y humanas cuando se presentan situaciones no fortuitas relacionadas con el fuego debido a su ubicación estratégica en áreas donde se puedan originar tales situaciones además del adiestramiento del personal de estas áreas con respecto al uso adecuado del extintor. Es importante saber qué tipo de extintor debemos emplear y donde podemos ubicarlos o que técnica de señalización utilizaremos para que estos puedan estar plenamente identificados cuando se origine un incendio en nuestro carro, oficina u hogar   de ahí es quizás que se deriva la importancia del uso de los  extintores ya que no existe solo un tipo para todos los fuegos.

Historia e importancia.

Aunque hoy en día se crean nuevas tecnologías, muchas de ellas asombrosas, quizás las más importantes fueron descubiertas hace miles de años, en el amanecer de la historia. La humanidad no sería lo que es hoy sin invenciones tales como la rueda, la escritura, la agricultura y, por supuesto, el fuego. El fuego ha sido esencial a lo largo de toda la historia, pero obviamente su manejo ha ocasionado  muchos riesgos, desde pequeñas quemaduras hasta conflagraciones de ciudades enteras. Por esta razón, paralelo al uso del fuego, se han desarrollado formas de apagarlo. En la antigüedad se utilizaba la arena y el agua, y  a medida que fueron pasando los años, el hombre fue inventando y utilizando al mismo tiempo, herramientas que garanticen su extinción.

Todo fuego que comienza tiene una pequeña extensión que se va agrandando y desarrollando con el tiempo. Se dice que un fuego puede apagarse con la mano en los primeros momentos; necesita un extintor al cabo de pocos segundos; en un período de escasos minutos hace falta la intervención de los bomberos para su extinción y si retrasamos con exceso la intervención, pueden resultar inútiles todos los esfuerzos.

En la lucha contra el fuego el tiempo es un factor fundamental y dentro de las primeras etapas de desarrollo podemos disponer de un arma adecuada y sencilla para combatirlo como lo es el extintor. Para que un incendio se inicie o mantenga, hace falta la coexistencia en espacio y tiempo con intensidad suficiente de cuatro factores: Combustible, Comburente (aire).

Energía y Reacción en Cadena (radicales libres). Si se elimina uno de los factores o se disminuye su intensidad suficientemente, el fuego se extinguirá basado en una estas etapas fue creado el extintor específicamente en la etapa de enfriamiento para eliminar la energía que provoca el incendio.

Estos han evolucionado considerablemente con el pasar de los años como se muestra a continuación:

Matafuegos antiguos

Utilidad

Los extintores pueden pasar años enteros colgados inútilmente en la pared, pero  en pocos minutos pueden probar ser de vital importancia. Para usar y, si es necesario, combatir el fuego, primero se debe comprender su naturaleza. El fuego es el resultado de una reacción química, generalmente entre el oxígeno de la atmósfera y algún material que funcionaría como combustible. Cuando alcanzan determinada temperatura, se empiezan a liberar algunas substancias del combustible, ocasionando la ruptura en moléculas más elementales, estas  se combinan rápidamente con el oxígeno, elemento muy activo. Este proceso químico libera mucha energía, formando las llamas. Ahora bien, la gasolina, la madera y el papel son combustibles, pero no se incendian automáticamente al contacto con el aire. Para que se produzca la combustión hace falta otro factor, el calor, el cual  puede producirse  por muchas razones: luz focalizada, fricción, contacto con un objeto ardiendo, etc. Por lo tanto, para que se produzca el fuego se necesita oxígeno (o algún otro gas), combustible y calor extremo. Así mismo, para apagar el fuego se necesita remover alguno de estos tres factores.

            Remover el combustible puede ser el proceso más complicado, y con frecuencia implica apartar el material que no está aún ardiendo y dejar que el resto sea consumido esta técnica recibe el nombre de Eliminación; en cuanto al  calor se suele arrojar agua sobre el fuego, para enfriar el combustible hasta llevarlo  debajo del punto de ignición, interrumpiendo el incendio, se conoce como la técnica de Enfriamiento; para el caso del oxígeno, se puede cubrir el combustible con un material no inflamable, mejor conocida como  técnica de Sofocación y  el agua funciona también para este propósito, lo mismo que la arena. Se puede usar también una manta grande, que apague el fuego antes de encenderse ella misma.

Los extintores usados para combatir pequeños incendios son cilindros de metal que contienen el material necesario para combatir el fuego. Como muchos de estos materiales no se pueden almacenar a gran presión (sobre todo en los extintores que utilizan materiales secos), dentro del cilindro, en la parte superior, se encuentra otro cilindro cerrado lleno con gas a presión, por lo general dióxido de carbono. Además hay un tubo que va de la boca del extintor hasta la base del cilindro. El material no escapa gracias a una válvula ubicada en el cuello del cilindro. Además se incluye algún tipo de sistema de seguridad, como un pin metálico, para evitar que el material escape accidentalmente al mover el cilindro; el sistema es accionado por una palanca que efectúa dos acciones. Una es abrir la válvula para permitir la salida del material y al mismo tiempo abre el cilindro interior, para  que el gas a presión escape  inmediatamente  a la parte superior del extintor, logrando una fuerza de empuje del  material que pasará a través del tubo para llegar hasta la base, subiendo  y finalmente salido  por la boquilla.

El extintor posee un medidor de presión, para indicar cuándo hay que recargarlo de gas, pues si la presión es muy baja puede ser inefectivo, al no poder empujar el contenido útil a través del tubo; deben ser revisados regularmente, para cerciorarse de su correcto funcionamiento.

Existen varios tipos de extintores dependiendo del lugar en el que se coloque y los posibles peligros de incendio; el agua es el material extinguidor más conocido, y uno de los más efectivos, sin embargo, puede ser peligrosa en situaciones erróneas, cuando el material que arde es tela, papel o madera, el agua es segura, pero no puede usarse cuando se trata de un fuego eléctrico, pues el agua conduce la electricidad, ni cuando se trate de combustibles líquidos. Por ejemplo, el petróleo flota sobre el agua, así que intentar apagar combustibles de este tipo con agua sólo contribuirá a expandirlo.

Cuando se trata de sustancias químicas el agua puede incluso empeorar la situación, pues existen una gran variedad de reactivos químicos que se mezclan explosivamente con el agua.

Otro material extinguidor es el dióxido de carbono puro, el cual se mantiene bajo presión en el cilindro. Dicho gas es más pesado que el oxígeno siendo muy usado en restaurantes y en otros sitios pues no contamina el equipo o los alimentos. También es usado con frecuencia químicos secos, espumas o polvos, hechos con bicarbonato de sodio, bicarbonato de potasio y otros semejantes que  se descomponen con la temperatura del fuego, liberando dióxido de carbono logrando su extinción.

Tomando en cuenta que los extintores contienen una cantidad limitada de material y considerando su utilidad para combatir incendios pequeños. Se recomienda para desastres mayores la presencia de los bomberos los cuales cuentan  con el equipo para el manejo de tal situación;  se debe conseguir el asesoramiento necesario para saber cuál tipo de extintor es el más adecuado para el lugar que se desea proteger.

Tipos de extintores.

Existe una gran variedad de extintores y muchas formas de clasificarlos pero las más comunes son:

• Clasificación según el fuego que  se combaten:

      Extintores  para fuego clase "A".

Utilizan  agua presurizada, espuma o extintores de químico seco de uso múltiple. No se debe utilizar  Dióxido de Carbono o extintores  comunes de químicos secos con los fuegos de clase "A". Son utilizados para apagar todo fuego de combustible común, enfriando el material por debajo de su temperatura de ignición y remojando las fibras para evitar la reignición.

      Extintores para fuego clase "B".

La espuma, el Dióxido de Carbono, el químico seco común y los extintores de uso múltiple de químico seco y de halon. Con los que se puede  apagar todo fuego de líquidos inflamables, grasas o gases, remueven  el oxigeno  y evitan que los vapores alcancen la fuente de ignición impidiendo la reacción química en cadena

      Extintores para fuego clase "C"

Contienen  Dióxido de Carbono, químico seco común,  halon y químico seco de uso múltiple, no se utilizan de agua para combatir fuegos en los equipos energizados  ya que son conductores de electricidad Permiten apagar todo fuego relacionado con equipos eléctricos energizados, por ser un  agente extintor que no conduce  corriente eléctrica.

      Extinguidores para fuegos clase "D"

Permiten apagar todo tipo de fuego con metales, como el Magnesio, Titanio, Potasio y Sodio, a través de  un agente extintor de polvo seco especialmente diseñado para  absorber el calor del material, enfriándolo por debajo de su temperatura de ignición. En estos casos son utilizados extintores de Dióxido de Carbono  y  de halon, pues dejan una menor cantidad de residuo en los equipos delicados, tales como las computadoras.

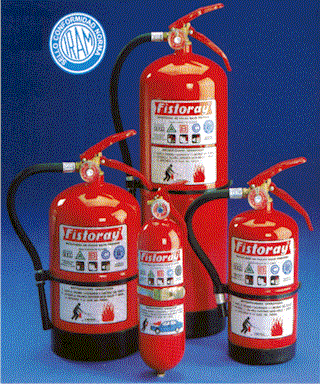

Distintos tipos de extintores:

·                                 Clasificación según la forma de impulsión:

CO2: se emplea en seco para presurizar extintores de polvo seco, agua y espumas.

Nitrógeno: se emplea en sustitución donde CO2 actúa como impulsor de (de polvo, agua, espuma y halones)

Aire: solo se utiliza para presurizar extintores de agua. No deben emplearse gases impulsores húmedos con polvos químicos secos y con halones, ya que perjudican sus características extintoras.

Clasificación según la sustancia extintora.

ver linkhttp://www.rojoservice.com.ar/extintores.html

Extintores de Agua: son aquellos cuyo agente extintor está constituido por agua o por una solución acuosa y un gas auxiliar. Se distinguen los siguientes tipos:

Extintores de agua a chorro: proyectan el agua o solución acuosa en forma de chorro compacto, gracias a la presión proporcionada por la liberación del gas auxiliar o por la presurización previa

Forma de extinción: Por enfriamiento.

Peligros de empleo: No utilizar en corriente eléctrica.

Clases de fuego: Eficaces en fuegos de clase A.








Extintores de agua pulverizada: proyectan agua o  solución acuosa en forma de chorro pulverizado, gracias a la presión proporcionada por la liberación del gas auxiliar o por la presurización previa. Las características son similares a las de los extintores de chorro, excepto en las siguientes:

Peligros de empleo: se utiliza en presencia de la corriente eléctrica solo si es  en baja tensión.

Clases de fuego: de clase A (el doble que los extintores de chorro). Aceptable en clase B (para productos más densos que el fuego ligero).

Extintores de Espuma: proyectan  mediante presión de  gas auxiliar, una emulsión, o una solución que contiene un producto emulsor, formándose la espuma al batirse la mezcla agua-emulsor con el aire.

Forma de extinción: Por sofocación y enfriamiento.

Peligros de empleo: No utilizar en corriente eléctrica.

Clases de fuego: clase A y B (excepto en solventes polares: alcoholes y acetonas).

Extintores de Dióxido de carbono (CO2): son aquellos cuyo  agente extintor está constituido por este gas en líquido, proyectado en forma sólida llamada "nieve carbónica". La proyección se obtiene por la presión permanente que se crea en el aparato con  el agente extintor.

Forma de extinción: Por enfriamiento y sofocación.

Peligros de empleo: No exponer el aparato al calor.

Clases de fuego: clase A y B. Utilizable en presencia de corriente eléctrica.







Extintores de Polvo: Son aquellos  cuyo agente extintor se halla en estado polvoriento y es proyectado mediante la presión proporcionada por la liberación del gas auxiliar o por  presurización previa. Existen tres tipos de polvo para cargar los extintores:

Polvo Normal: Polvo seco, a base de bicarbonato sódico o potásico, eficaz para fuegos de clase B y C. No son buenos para los fuegos de clase A porque no apagan las brasas.

Polvo polivalente: a base de fosfato monoamónico, eficaz para fuegos de clase A, B y C.

Polvo especial: para fuegos metálicos.

Forma de extinción: Acción sobre las reacciones en cadena de la combustión.

Peligros de empleo: mecanismos sensibles al polvo y en instalaciones electrónicas.

Clases de fuego: los de polvo normal seco son poco eficaz en fuegos clase A y muy eficaz en fuegos de clase B. Los de polvo polivalente son eficaz en fuegos de clase A, muy eficaz en fuegos de clase B. Utilizable en presencia de corriente eléctrica (el polvo polivalente únicamente en baja tensión).

Extintores de Hidrocarburos Halogenados (halones): son aquellos cuyo agente extintor está formado por uno o varios de éstos gases dotados de propiedades extintoras y que son proyectados mediante una presión suministrada, bien por una presurización previa o por el propio agente extintor.

Forma de extinción: Acción química sobre las reacciones en cadena de la combustión.

Peligros de empleo: No exponerse a los humos y gases expedidos. Ventilar a fondo después de su uso.

Clases de fuego: Eficaces en fuegos de clase A, B y C. Utilizables en presencia de corriente eléctrica.

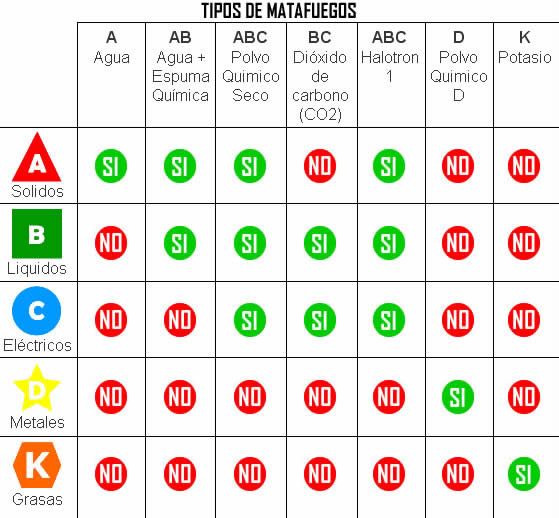

Tabla de uso de Extintores según la sustancia extintora en las Clases de Fuego

Representación Gráfica de los Tipos de Extintores según su presión

Para el accionamiento del extintor se comienza por quitar el pasador de seguridad tirando de su anilla, desbloqueándose así la palanca que al apretarla hacia la maneta fija abre la salida del agente impulsor del sifon. Posteriormente si se empuña la boquilla de la manguera  y se acciona su palanca el agente impulsor que estaba presionando desde su cámara al agente extintor, obligará a éste a pasar por el tubo  y salir por la boquilla de la manguera.

Ejemplo de etiqueta a adherir sobre un extintor de incendios de presión permanente.

MARCA DEL EXTINTOR

EXTINTOR DE INCENDIOS 6 Kg. Polvo ABC 21 A 113B C

MODO DE EMPLEO Quitar el pasador de seguridad Apretar la maneta Dirigir el chorro a la base de las llamas

PRECAUCIÓN: No apto para su uso en presencia de tensiones superiores a 35.000 voltios El polvo ABC no es tóxico ni corrosivo

FABRICANTE:

MARCA DE LA ENTIDAD AUTORI- ZADA Agente extintor: 6 Kg. Polvo ABC Agente propulsor: N2 Contraseña: FAI 1491 Transporte: EX-0291-V-V Temperatura de servicio: - 20°C + 60°C Verificar anualmente Utilizar para la recarga Recambios originales del modelo aprobado

DISTRIBUIDOR:

MANTENEDOR Y/O RECARGADOR:

En  la casilla superior se indica la marca comercial del extintor. En la siguiente casilla viene la información sobre el tipo y cantidad de agente extintor y la eficacia del extintor.

En el caso de la figura se indica que el extintor es de 6 kg. De masa total (suma de las masas de los agentes extintor e impulsor y la del recipiente).

El agente extintor es polvo polivalente antibrasa ABC a base de fosfatos que extingue fuegos de las clases A, B y C con las eficacias correspondientes a 21 A, 113 B y C respectivamente, que especifica el tamaño y clase de fuego que es capaz de extinguir considerando determinadas condiciones. A continuación viene una casilla sobre el modo de empleo del extintor.

La casilla que indica PRECAUCIÓN es para advertir sobre los tipos de fuego para los que no debe utilizarse el extintor y además se añade la información de que el agente extintor no es tóxico ni corrosivo. En la siguiente casilla se da la referencia del fabricante. En la próxima casilla se indica la marca de la entidad autorizada que ha intervenido para la homologación del aparato.

Conjuntamente a esta marca se da la información sobre las características del contenido del extintor y la norma seguida para homologar con los códigos correspondientes al aparato extintor.

Luego viene la casilla con las referencias del distribuidor y otra última con las referencias del mantenedor y/o encargado.

Placa de Diseño del Extintor

http://www.construnario.com/catalogo/senalizaciones-y-suministros-sa/productos/

http://www.matafuegos.roberts.net/

Instalación del extintor

      Una vez elegido el tipo, clase y tamaño del extintor, éste debe ser instalado adecuadamente, es decir, próximo a aquellos lugares que debe proteger, ya que en ellos se estima que hay una mayor probabilidad de incendio. Deben ser fáciles de alcanzar y localizar. Para ello es conveniente situarlos distribuidos de una forma regular, estando alguno cerca de las puertas de accesos, sin obstrucciones que impidan alcanzarlos y a una altura asequible. Es también conveniente señalizar su posición, sobre todo en aquellos locales cuyo tamaño o tipo de ocupación pueda dificultar la rápida localización del extintor para ello se utilizan las siguientes señalizaciones:

	Extintor de Incendios	·         Señal cuadrada o rectangular ·         Fondo rojo ·         Símbolo blanco	Se utiliza para indicar la ubicación de un extintor y se situara próximo al mismo
	Indicación para la utilización de un equipo de lucha contra incendios o algún medio de sistema de alerta	·         Señal cuadrada o rectangular ·         Fondo rojo ·         Símbolo blanco	Se utiliza para indicar la dirección a seguir para acceder a un equipo de lucha contra extinción de lucha contra incendio como loes el extintor

Mantenimiento   de los extintores.

      Los extintores deben estar almacenados en lugares secos y no expuestos a la intemperie.

      Una vez utilizados, deben ser enviados para una respectiva recarga, donde serán  sometidos a una prueba hidrostática para comprobar la resistencia del cilindro.

      Deben ser chequeados cada treinta días para verificar si han pedido su caga. Esto se comprueba revisando el manómetro ubicado en la parte superior del extintor, si la aguja indica hacia el lado izquierdo, identificado con el color rojo, el extintor se encuentra despresurizado. Los extintores de dióxido de carbono deben ser pesados en una balanza para comprobar su carga.

Nota: El mal almacenamiento de los extintores y el descuido en  su revisión, pueden provocar las fallas de los mismos en el momento de su uso.

Reglas para el uso de Extintor:

 1-     En caso de incendio, tome el extintor más apropiado o indicado de acuerdo con el fuego que se trate, tome el más próximo, asegúrese de que este cargado y sin quitar el seguro, ni intervenir el aparato, ni disparar el cartucho, llévelo al lugar del incendio.

     2- Proceda al ataque del fuego, siempre que sea posible se atacara el fuego, dando la espalda a las corrientes de aire.

     3- La descarga de los extintores debe hacerse a la base de las flamas, emplee toda la carga del extintor extinguido hasta estar seguro de que ya se extinguió totalmente el fuego.

      4-Una vez apagada la flama, no de la espalda al lugar del incendio, retírese con la vista fija en el lugar, pues en ocasiones puede reiniciarse el fuego.

     5- Reporte al departamento de seguridad lo sucedido, indicando el lugar exacto, para que el equipo contra incendio que fue utilizado, sea repuesto a la brevedad posible.

      6-Recuerde que la efectividad de los extintores dependerá del manejo adecuado de ellos, no entre a atacar el fuego en forma atropellada, piense antes en actuar.

     7- Recuerde que la eficiencia de un extintor extinguido depende de su capacidad, de su mantenimiento y su manejo, el ataque al fuego será más efectivo, mientras mejor sea la organización del combate de incendio.

Como utilizar un Extintor Portátil frente al Fuego

      Hale el pasador

      Apunte la boquilla del extintor hacia la base de las llamas.

      Apriete el gatillo, manteniendo el extintor en la posición vertical.

      Mueva la boquilla de lado a lado, cubriendo el área del fuego con el agente extinguidor.

RECUERDE

      Si su ruta de escape se ve amenazada.

      Si se le acaba el agente extinguidor.

      Si el uso del extintor no parece dar resultados.

      Si no puede seguir combatiendo el fuego en forma segura.

........... ABANDONE EL AREA INMEDIATAMENTE!!!

........... NO CAUSE PANICO.

SOBRE TODO NO OLVIDE

………NO COMBATA EL FUEGO USTED SOLO. PIDA AYUDA INMEDIATAMENTE.

            Se recomienda la realización de un plan de acción de emergencia por escrito especialmente diseñado para esta área de trabajo, es esencial en el caso de una emergencia, asegurarse de haber leído y entendido el Plan de Acción de Emergencia de la empresa. El plan debe contener información sobre evacuación del edificio, incluyendo quien esta encargado de dirigir la evacuación. Las rutas de escape primarias y secundarias deben estar indicadas para cada área del edificio. Debido a que las escaleras constituyen la ruta de escape principal estas no deben ser utilizadas para ningún tipo de almacenamiento. Las personas designadas como líderes en el caso de una emergencia, deben de tener responsabilidades especificas, tales como verificar que todos los trabajadores hayan sido evacuados. El plan debe mostrar claramente donde están localizadas las áreas donde laboran los empleados minusválidos. A estos y a aquellos con problemas médicos, tales como enfermedades del corazón o epilepsia, se les debe asignar un líder de emergencia que debe llevarlos a un lugar seguro. Todos los trabajadores que puedan necesitar asistencia durante un incendio, deben ser identificados durante la etapa de planificación y deben establecerse prácticas de incendios para verificar la efectividad del plan de Acción de Emergencia. Se debe permitir a estas prácticas ser utilizadas para encontrar posibles problemas antes de que ocurra un incendio, y luego se hagan los cambios necesarios.
